Escaneo 3D industrial: usos, aplicaciones y resultados
El escaneo 3D permite capturar la geometría real de piezas, moldes, utillajes y estructuras para convertirla en información útil para producción, calidad e ingeniería.
En la industria es habitual trabajar con componentes difíciles de medir, piezas sin planos actualizados, moldes desgastados o estructuras que deben comprobarse después de años de servicio. En estas situaciones, una medición manual puede verificar cotas concretas, pero no siempre ofrece una visión completa de la superficie.
El escaneo 3D industrial captura miles o millones de puntos y genera una representación digital del objeto. A partir de esos datos pueden obtenerse una nube de puntos, una malla 3D, un modelo CAD o un informe dimensional.
El valor del escaneo está en lo que se hace después con los datos: comprobar una fabricación, localizar deformaciones, reconstruir un componente o decidir si una pieza es válida.
En esta guía explicamos cuándo utilizar esta tecnología, qué aplicaciones tiene y qué resultados puede esperar una empresa al contratar un servicio de escaneo 3D.
Qué es el escaneo 3D industrial
El escaneo 3D digitaliza la geometría real de una pieza u objeto físico mediante el registro de miles o millones de puntos. Después, esos datos se procesan para generar una nube de puntos, una malla, un modelo digital o una comparativa dimensional.
El escaneo 3D forma parte de las soluciones de metrología industrial utilizadas para verificar piezas, analizar desviaciones y tomar decisiones técnicas a partir de datos fiables.
Puede aplicarse a piezas mecanizadas, componentes metálicos o plásticos, prototipos, moldes, matrices, utillajes y estructuras industriales. También resulta útil para documentar componentes antiguos o descatalogados.
El resultado depende del objetivo. No requiere el mismo tratamiento un escaneo destinado a conservar un registro digital que otro utilizado para verificar tolerancias o realizar ingeniería inversa.
Si quieres saber más sobre medición industrial:
Descubre qué es la metrología industrial, cuáles son sus aplicaciones y cómo ayuda a validar piezas y procesos.
Por qué es útil en entornos industriales
Su principal ventaja es que registra toda la superficie de la pieza, incluidas curvas, cavidades y zonas difíciles de medir. Esta captura completa facilita:
- Detectar desviaciones de fabricación.
- Comparar una pieza con su modelo CAD.
- Analizar deformaciones o desgaste.
- Validar prototipos y primeras series.
- Documentar piezas sin planos.
- Investigar problemas de montaje.
Por eso se utiliza en departamentos de producción, control de calidad, ingeniería, mantenimiento e I+D.
Cuándo usar escaneo 3D en la industria
Cuando no existen planos fiables
Muchas empresas conservan piezas modificadas, heredadas o descatalogadas cuya documentación ya no refleja la geometría real. El escaneo permite digitalizarlas y generar una base para analizarlas, reproducirlas o rediseñarlas.
Esta aplicación está directamente relacionada con la ingeniería inversa, ya que permite reconstruir un modelo digital a partir del componente físico existente.
Cuando la geometría es compleja
Las superficies curvas, los álabes, las cavidades, los moldes o las transiciones complejas pueden ser difíciles de medir punto a punto.
El escaneo 3D captura una gran cantidad de información geométrica en poco tiempo y permite estudiar la forma completa de la pieza, no solo unas dimensiones seleccionadas.
Cuando se necesitan datos objetivos
También resulta útil para validar proveedores, aprobar primeras muestras, revisar prototipos, analizar no conformidades o comprobar deformaciones.
El resultado permite sustituir apreciaciones visuales por datos medibles y comparables, facilitando decisiones de aceptación, corrección o rechazo.
Principales aplicaciones del escaneo 3D
Control dimensional de piezas
La pieza escaneada puede compararse con un modelo CAD, una pieza patrón, una geometría de referencia o un escaneo anterior.
Así se identifican las zonas que se encuentran dentro o fuera de tolerancia y se genera información útil para el control dimensional de piezas, calidad, producción o ingeniería.
Validación de prototipos y primeras series
Antes de fabricar en serie, el escaneo permite comprobar si el prototipo se corresponde con el diseño previsto.
Detectar una desviación en esta fase ayuda a evitar reprocesos, rechazos, modificaciones tardías y costes asociados a lotes defectuosos.
Control de proveedores
Un informe dimensional documenta las desviaciones detectadas en las piezas recibidas y facilita la comunicación con el proveedor.
Las decisiones de aceptación, corrección o rechazo se basan así en información técnica objetiva, en lugar de limitarse a una inspección visual.
Análisis de desgaste y deformaciones
Las piezas sometidas a temperatura, presión, impactos, fricción o esfuerzos mecánicos pueden cambiar con el tiempo.
Comparar su estado actual con una geometría de referencia ayuda a localizar:
- Desgaste superficial.
- Hundimientos o desplazamientos.
- Deformaciones.
- Pérdidas de material.
- Zonas fuera de tolerancia.
Esta información resulta útil para el mantenimiento, la reparación y la evaluación de la vida útil del componente.
Ingeniería inversa y documentación digital
Mediante ingeniería inversa, una pieza física puede convertirse en un modelo digital preparado para su análisis, modificación o reproducción.
El proceso puede incluir la captura del componente, la generación de la nube de puntos, la creación de una malla y la reconstrucción de un modelo CAD.
También permite conservar un registro técnico de moldes, matrices, utillajes o componentes críticos para futuras reparaciones, reproducciones o modificaciones.
Control de grandes piezas y estructuras
En piezas de gran tamaño, instalaciones o estructuras industriales pueden utilizarse tecnologías como el laser scanner 3D o la fotogrametría.
Estas soluciones permiten verificar montajes, comprobar alineaciones, analizar deformaciones y documentar el estado de una instalación.
Qué resultados se obtienen con un servicio de escaneo 3D
El entregable debe definirse antes de comenzar. Disponer de una nube de puntos no equivale a tener un modelo CAD o un informe dimensional.
- Nube de puntos: conjunto de puntos capturados sobre la superficie. Es el registro geométrico inicial.
- Malla 3D: superficie formada por polígonos, útil para visualización, comparación o fabricación.
- Modelo CAD: geometría reconstruida y editable para ingeniería inversa, rediseño o producción.
- Informe dimensional: documento con cotas, comparativas y desviaciones.
- Mapa de desviaciones: representación gráfica de las diferencias entre la pieza escaneada y la geometría de referencia.
No siempre hace falta llegar hasta un modelo CAD. En algunos proyectos basta con una nube de puntos; en otros se necesita una malla, una comparativa dimensional o documentación preparada para fabricación.
Informes dimensionales y mapas de desviación
Los mapas de desviación muestran mediante una escala visual las zonas con exceso o defecto de material.
Esta representación facilita la interpretación global y permite localizar patrones que podrían pasar desapercibidos mediante mediciones puntuales.
Resultado de medición e incertidumbre
La incertidumbre de medida es clave para interpretar correctamente el resultado y entender el nivel de confianza asociado a la medición.
- El equipo utilizado.
- La metodología aplicada.
- Las condiciones ambientales.
- El material y el acabado superficial.
- La resolución requerida.
- La incertidumbre asociada.
Por eso no conviene hablar de “precisión absoluta”. La fiabilidad depende del procedimiento completo y de que la tecnología seleccionada sea adecuada para las tolerancias del proyecto.
Tecnologías de escaneo 3D y medición
| Tecnología | Aplicaciones habituales | Aspectos que considerar |
| Escáner láser 3D | Piezas medianas o grandes, estructuras y trabajos en planta | Algunas superficies pueden requerir preparación previa |
| Luz estructurada | Piezas pequeñas o medianas con detalles finos | Puede verse afectada por la iluminación y el acabado |
| Fotogrametría | Piezas grandes, instalaciones y medición a gran escala | Depende de las referencias y de la metodología de captura |
| Medición tradicional | Cotas concretas y geometrías simples | No captura la superficie completa |

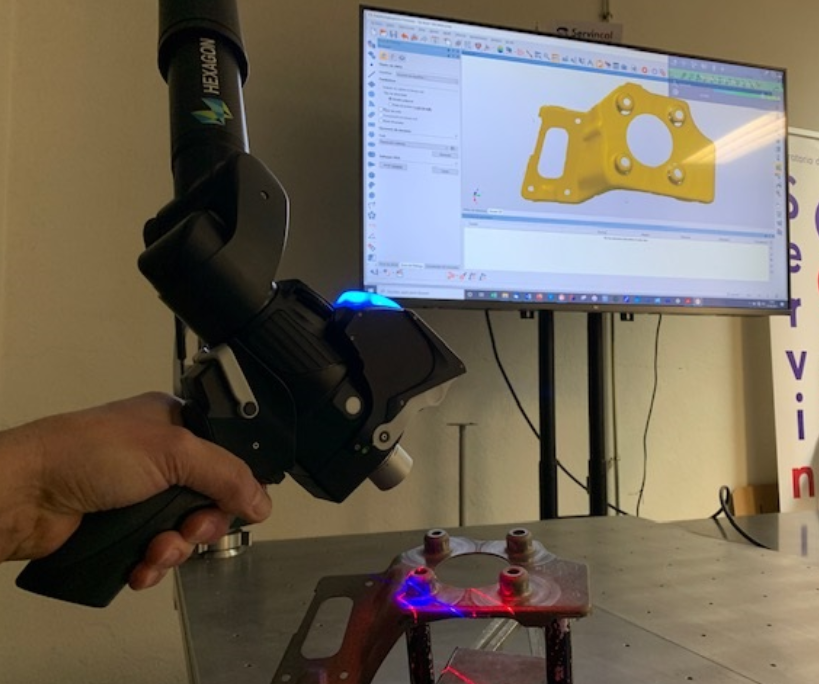

Escáner láser 3D
Es adecuado para piezas medianas o grandes, estructuras y trabajos en planta. Permite capturar geometrías con rapidez, aunque algunas superficies oscuras, brillantes o reflectantes pueden necesitar preparación previa.
Luz estructurada
Es una buena opción para piezas pequeñas o medianas que requieren un alto nivel de detalle. La iluminación y el acabado superficial pueden influir en el resultado.
Fotogrametría
Obtiene información tridimensional mediante fotografías tomadas desde distintas posiciones. Se utiliza principalmente en piezas grandes, instalaciones y estructuras.
Medición tradicional
En estos casos pueden utilizarse instrumentos y equipos propios de la metrología dimensional, como micrómetros, comparadores, calibres o máquinas de medición por coordenadas.
Ejemplos prácticos de escaneo 3D industrial
Validación de una pieza mecanizada
La pieza se escanea y se compara con su modelo CAD. El mapa de desviaciones permite localizar errores y generar un informe para aprobar la pieza o corregir el proceso.
Digitalización de un molde sin planos
Se captura la geometría real y se genera una malla o modelo digital. Después puede analizarse el desgaste, planificar una reparación o utilizarse la información para fabricar un nuevo molde.
Ingeniería inversa de una pieza descatalogada
El componente existente se digitaliza, se reconstruye su geometría y se genera documentación técnica para valorar su reproducción, modificación o rediseño.
Cómo preparar un proyecto de escaneo 3D
Antes de solicitar el servicio, conviene definir el objetivo: inspección dimensional, ingeniería inversa, documentación técnica, control de calidad o análisis de deformaciones.
También es recomendable facilitar:
- Planos o archivos CAD disponibles.
- Tolerancias y zonas críticas.
- Material y acabado superficial.
- Dimensiones aproximadas.
- Condiciones de uso de la pieza.
- Entregables necesarios.
El trabajo puede realizarse en laboratorio, taller, planta industrial o en las instalaciones del cliente. El entorno condiciona la tecnología, la preparación de la pieza y la metodología.
Cómo elegir un servicio de escaneo 3D industrial
Disponer de un buen escáner no garantiza por sí solo un resultado útil. El proveedor también debe saber plantear la medición, interpretar los datos y preparar el entregable adecuado.
Un servicio de escaneo 3D debería aportar:
- Experiencia en metrología industrial.
- Conocimiento de control dimensional e ingeniería inversa.
- Equipos adecuados para cada tamaño y geometría.
- Criterios metrológicos.
- Entregables claros.
- Asesoramiento para definir el alcance.
Antes de comenzar, el proveedor debe saber para qué se utilizará el resultado: aceptar una pieza, corregir un molde, fabricar un repuesto o reconstruir un CAD. Escanear una pieza sin definir previamente el uso de los datos puede generar archivos técnicamente correctos, pero poco útiles para producción o calidad.
