Calibración de equipos de medición: rango e incertidumbre
Tener un certificado de calibración no basta para saber si un equipo es adecuado para cualquier aplicación.
Solo al analizar estos datos en conjunto puede determinarse si el instrumento responde a las necesidades reales del proceso.
Para valorar correctamente un equipo, hay que entender cómo se relacionan el rango calibrado, la incertidumbre y las tolerancias del proceso.
Calibración, rango e incertidumbre: cómo se relacionan
Durante una calibración, las indicaciones del instrumento se comparan con las de un patrón de medida o una referencia adecuada.
Los patrones utilizados deben contar con trazabilidad metrológica, de modo que los resultados puedan relacionarse con referencias reconocidas mediante una cadena documentada de calibraciones.
Como resultado, se obtienen errores, correcciones e incertidumbres en diferentes valores del intervalo evaluado.
Calibrar no significa ajustar el instrumento ni confirmar automáticamente que sea apto. La calibración aporta información metrológica; después, la organización debe analizarla según el uso previsto, las tolerancias y sus reglas de decisión.
Para profundizar en qué es la calibración y en qué se diferencia de la verificación y el ajuste, puede consultarse la guía de Servincal sobre calibración industrial.
Qué es el rango de calibración
Rango nominal, rango de uso y rango calibrado
El rango de calibración es el intervalo de valores dentro del cual se evalúa un equipo. No siempre coincide con toda la capacidad indicada por el fabricante.
- Rango nominal: intervalo total que puede medir.
- Rango real de uso: valores en los que trabaja habitualmente.
- Rango calibrado: intervalo y puntos incluidos en la calibración.
Cuando un instrumento trabaja habitualmente en una zona concreta, tiene más sentido calibrar puntos representativos de ese uso que repartirlos por toda la escala.
Ejemplos prácticos de rango de calibración

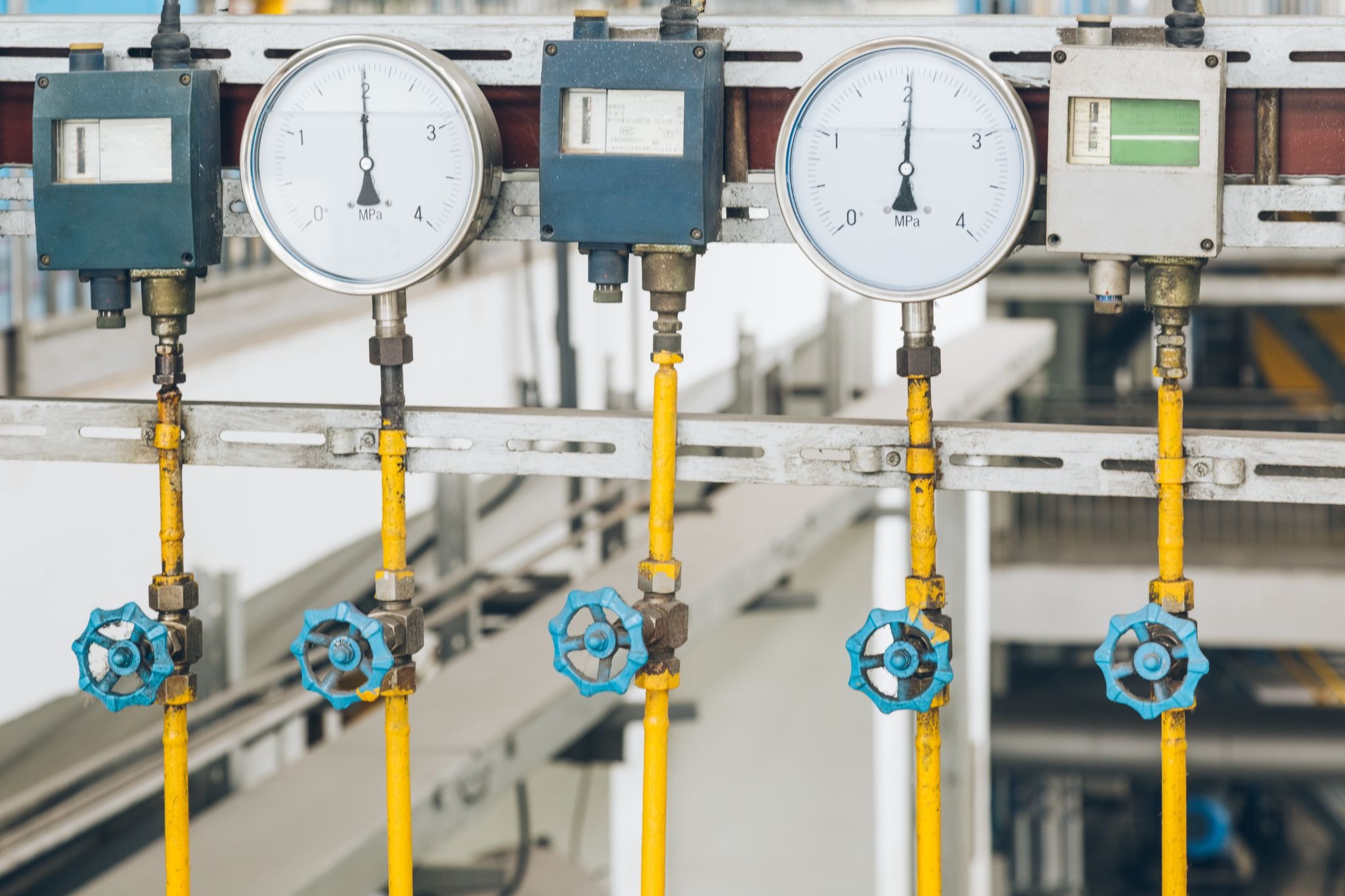

Un sensor de temperatura de −50 °C a 200 °C utilizado entre 20 °C y 80 °C debería calibrarse en ese intervalo. Una balanza de 30 kg que trabaja normalmente entre 5 y 10 kg debe evaluarse alrededor de esos valores. Lo mismo ocurre con un manómetro de 0 a 10 bar empleado entre 6 y 8 bar.
Un certificado puede ser técnicamente correcto y, aun así, resultar poco útil si los puntos calibrados no representan el uso real del equipo.
Por qué los puntos calibrados son importantes
Un instrumento no tiene por qué presentar el mismo error o incertidumbre en toda su escala. Por eso, un resultado no debería extrapolarse automáticamente al resto del rango.
Antes de utilizar el certificado, hay que comprobar si incluye los valores habituales, los límites operativos y los puntos donde se toman decisiones de aceptación o rechazo.
Qué es la incertidumbre en calibración
Diferencia entre error e incertidumbre
El error es la diferencia entre el valor indicado y el valor de referencia. La incertidumbre es el parámetro que permite interpretar la dispersión razonable asociada al resultado.
Por ejemplo:
- Valor de referencia: 100,0 °C.
- Indicación: 100,4 °C.
- Error: +0,4 °C.
- Corrección: −0,4 °C.
- Incertidumbre expandida: ±0,2 °C.
La incertidumbre no es un error adicional ni indica que la calibración esté mal realizada. Expresa el nivel de duda que acompaña al resultado.
Por qué toda medición tiene incertidumbre
El patrón, la resolución, la repetibilidad, las condiciones ambientales, el método y la estabilidad del equipo pueden afectar a una medición.
Incluso un instrumento calibrado tiene una incertidumbre asociada. Conocerla permite valorar el nivel de confianza del resultado y comprobar si el equipo puede utilizarse en esa aplicación.
Qué es la incertidumbre expandida
En muchos certificados aparece una incertidumbre expandida acompañada de un factor de cobertura. Este dato facilita la interpretación del intervalo asociado al resultado.
Para interpretarla correctamente, hay que analizarla junto con el punto calibrado, el error, la corrección, la tolerancia y el criterio de aceptación. Además, corresponde a una calibración realizada bajo unas condiciones y un procedimiento determinados; no representa automáticamente cualquier medición posterior del usuario.
Qué factores influyen en la incertidumbre
Patrón, resolución y repetibilidad
La incertidumbre del patrón es una de las contribuciones principales. También influyen la resolución del equipo y la capacidad de obtener resultados similares al repetir la medición.
Una resolución insuficiente puede impedir detectar variaciones relevantes, mientras que una repetibilidad deficiente aumenta la dispersión.
Método, ambiente y estabilidad
El procedimiento, la temperatura, la humedad, las vibraciones y la estabilidad del instrumento también pueden modificar el resultado.
Las contribuciones cambian según la magnitud. En temperatura pueden ser relevantes la estabilidad y uniformidad del medio; en masa, las corrientes de aire o la nivelación; y en dimensional, la temperatura de la pieza y del instrumento.
Relación entre rango, incertidumbre y tolerancias
Por qué un equipo calibrado puede no ser adecuado
Un certificado vigente no garantiza que el instrumento pueda controlar cualquier tolerancia. Para valorar su aptitud deben revisarse:
- El rango real y los puntos calibrados.
- El error y las correcciones.
- La incertidumbre asociada.
- La tolerancia del proceso.
- La regla de decisión.
El certificado aporta los datos necesarios, pero corresponde a la organización decidir si el equipo es apto para el uso previsto.
Ejemplo de interpretación con tolerancias
Supongamos un proceso dimensional con una tolerancia de ±0,5 mm.
| Tolerancia | Incertidumbre | Relación orientativa | Aspecto que revisar |
| ±0,5 mm | ±0,02 mm | Favorable | Confirmar error y criterios internos |
| ±0,5 mm | ±0,15 mm | Requiere análisis | Revisar resultado y regla de decisión |
| ±0,5 mm | ±0,30 mm | Poco favorable | Valorar otro equipo o método |
La tabla es orientativa. Una incertidumbre reducida facilita la decisión, pero no permite declarar por sí sola que el equipo sea adecuado.
Qué ocurre cuando el resultado está cerca del límite
Resultados claros y resultados dudosos
Si una dimensión máxima permitida es de 10,00 mm y el resultado es 9,98 mm con una incertidumbre expandida de ±0,05 mm, el valor central está dentro de tolerancia, pero el intervalo asociado alcanza valores superiores al límite.
En este caso, el valor central no basta para declarar la conformidad: hay que aplicar la regla de decisión definida para el proceso.
La importancia de una regla de decisión
La regla de decisión establece cómo se tendrá en cuenta la incertidumbre al declarar que un resultado cumple una especificación. Puede depender de requisitos internos, normativos, contractuales o acordados con el cliente.
Dejarla definida de antemano permite aplicar el mismo criterio en situaciones equivalentes.
Cómo interpretar el rango y la incertidumbre de un certificado
Comprobar si los puntos representan el uso real
Los puntos calibrados deben coincidir con la zona en la que trabaja el instrumento e incluir, cuando proceda, valores críticos y límites próximos a las tolerancias.
Un certificado con muchos puntos puede seguir siendo insuficiente si no cubre la aplicación real.
Revisar el error y la corrección en cada punto
El error puede variar a lo largo del rango. Por eso, cada valor calibrado debe analizarse por separado.
Si el certificado incluye correcciones, la empresa debe definir si se aplicarán y cómo se integrarán en sus procedimientos de medición.
Relacionar la incertidumbre con la tolerancia
Una incertidumbre elevada puede limitar la capacidad del instrumento, especialmente cerca de los límites.
Para interpretar el certificado hay que considerar conjuntamente el resultado, el error, la incertidumbre, la tolerancia y la regla de decisión. Por separado, ninguno de estos datos basta para tomar una decisión fiable.
Errores frecuentes al interpretar rangos e incertidumbres
Calibrar puntos que no representan el uso
Calibrar toda la escala no siempre aporta más valor. Si el instrumento trabaja en un tramo reducido, deben priorizarse los puntos representativos y críticos.
Extrapolar un resultado a todo el rango
El comportamiento observado en un punto no tiene por qué repetirse en el resto del intervalo.
Ignorar las correcciones
Conocer una corrección no resulta útil si después no se aplica o no se considera en los procedimientos internos.
Comparar incertidumbres sin revisar el alcance
Dos certificados pueden mostrar cifras diferentes por sus métodos, patrones, puntos o condiciones. Comparar solo la incertidumbre numérica puede llevar a conclusiones equivocadas.
Cómo definir correctamente el alcance de la calibración
Identificar el uso real del equipo
Antes de solicitar el servicio, conviene definir la magnitud, el intervalo de trabajo, las tolerancias, los puntos críticos, las condiciones ambientales y las consecuencias de una medición incorrecta.
También deben considerarse los requisitos internos, contractuales o de auditoría.
Elegir puntos representativos
La calibración debe cubrir la zona real de utilización e incluir los valores críticos del proceso. Cuando proceda, pueden seleccionarse valores bajos, medios y altos.
La selección debe adaptarse a la magnitud, al tipo de instrumento y a su uso real, no limitarse a repetir los valores que se han calibrado siempre.
Definir periodicidad y criterios de aceptación
La periodicidad debe considerar el uso, la criticidad, el historial, la estabilidad y los requisitos del sistema de calidad.
Los criterios de aceptación deben fijarse antes de interpretar el certificado para evaluar los resultados de forma coherente.
Qué solicitar al laboratorio antes de calibrar
Antes de confirmar el servicio, conviene comunicar al laboratorio el rango real, las tolerancias, los puntos críticos y el uso previsto.
También es recomendable acordar:
- Los puntos incluidos.
- La incertidumbre que el laboratorio puede ofrecer para los rangos y puntos solicitados.
- El tipo de certificado.
- Los requisitos documentales.
- La necesidad de calibración, verificación o ajuste.
No se trata de solicitar más valores de calibración, sino de seleccionar los que permitan comprobar si el equipo responde a las necesidades del proceso.
