Metrología 3D en producción: cómo mejora la eficiencia

Una desviación dimensional puede pasar inadvertida hasta que una pieza llega al montaje y no encaja.  En una línea de automoción o en la fabricación de un conjunto ferroviario, detectarla en ese momento puede significar reprocesos, piezas rechazadas, ajustes de utillaje, retrasos e incluso paradas de producción.

En ese punto, la metrología 3D deja de ser solo una herramienta de control de calidad y pasa a aportar información útil para corregir el proceso.

La clave está en medir en el punto adecuado del proceso, cuando todavía existe margen para corregir una desviación antes de que avance por la línea.

Metrología 3D: medir para controlar el proceso, no solo la pieza

La metrología es, en términos generales, la ciencia de las mediciones y sus aplicaciones. En el entorno industrial, esto se traduce en obtener datos fiables sobre dimensiones, geometrías y posiciones para comprobar si un componente responde a las especificaciones definidas.

La metrología dimensional permite controlar dimensiones y características geométricas de piezas y componentes mediante diferentes sistemas de medición.

El dato dimensional no sirve solo para aceptar o rechazar una pieza. También permite entender mejor cómo se está comportando el proceso que la fabrica.

Cuando existen geometrías complejas o varios puntos críticos, la medición 3D permite analizar la pieza con más información que una comprobación de cotas aisladas.

Si quieres profundizar en los conceptos generales, puedes consultar la guía de metrología industrial de Servincal.

Dónde puede mejorar la metrología 3D la eficiencia de una línea de producción?

No existe un único punto de control válido para todas las líneas. No siempre tiene sentido realizar una inspección completa sobre el producto terminado.

La medición aporta más valor cuando se realiza en un punto en el que todavía es posible corregir la desviación antes de que afecte a operaciones posteriores.

1. Antes de iniciar una serie de producción

La validación de primeras piezas permite comprobar si máquina, molde, matriz o utillaje están produciendo la geometría prevista antes de continuar fabricando.

Una comparación dimensional frente al CAD puede mostrar rápidamente dónde aparecen desviaciones y ayudar a decidir si es necesario modificar parámetros o realizar ajustes.

En la práctica, corregir una desviación en las primeras unidades evita descubrir el problema después de haber fabricado un lote completo.

2. Entre operaciones críticas

En un proceso formado por varias etapas, una pieza puede salir correctamente de una operación y deformarse en la siguiente.

Puede ocurrir, por ejemplo, después de procesos de conformado, mecanizado, soldadura o montaje.

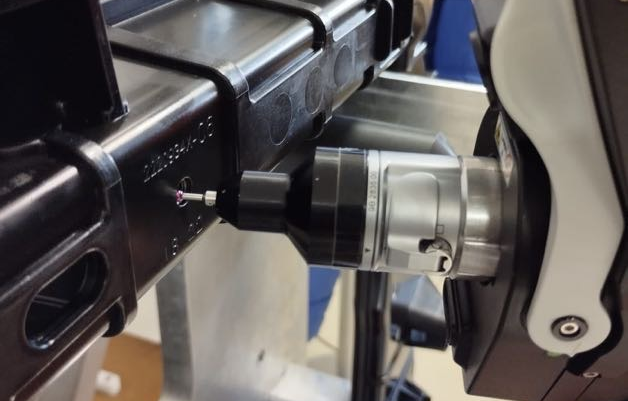

Realizar una medición tridimensional en determinados puntos permite determinar en qué operación aparece la desviación y evita buscar el origen del problema únicamente cuando el producto está terminado.

Esto ayuda a acotar si el origen está en los parámetros de fabricación, el posicionamiento, el utillaje, la herramienta o la propia operación.

3. Cuando aparece un problema de montaje

Cuando dos componentes aparentemente correctos no ensamblan como estaba previsto, comprobar únicamente algunas cotas puede no ser suficiente para localizar el origen.

La medición 3D permite analizar no solo cotas aisladas, sino la relación espacial entre superficies, puntos, ejes o elementos del conjunto.

En lugar de trabajar mediante prueba y error, Producción e Ingeniería pueden disponer de datos para localizar qué elemento está originando el desajuste y cuánto se desvía respecto a la referencia.

De medir piezas a vigilar la estabilidad del proceso

Una pieza puede seguir cumpliendo tolerancias mientras sus resultados muestran una deriva. Si varias mediciones consecutivas se acercan progresivamente al límite, Producción dispone de una señal para revisar el proceso antes de que aparezcan no conformidades.

Esa evolución puede ayudar a investigar el desgaste de herramientas, movimientos de utillajes, deformaciones o cambios de posicionamiento. El valor no está solo en saber si la última pieza es válida, sino en detectar hacia dónde está evolucionando el proceso.

Cuando aparece una desviación, también conviene comprobar que el origen no esté en el propio sistema de medición. En este caso de un equipo de medición fuera de tolerancia vemos cómo una desviación del instrumento puede afectar a las decisiones que se toman sobre el proceso.

Metrología 3D en automoción: evitar que la desviación avance por la línea

En automoción, una desviación que no se detecta en estampación, mecanizado o control de utillaje puede terminar apareciendo cuando el componente llega al ensamblaje.

Ejemplo: una pieza no ajusta correctamente en montaje

Ante esta situación, limitarse a medir dos o tres cotas puede no revelar el origen del problema.

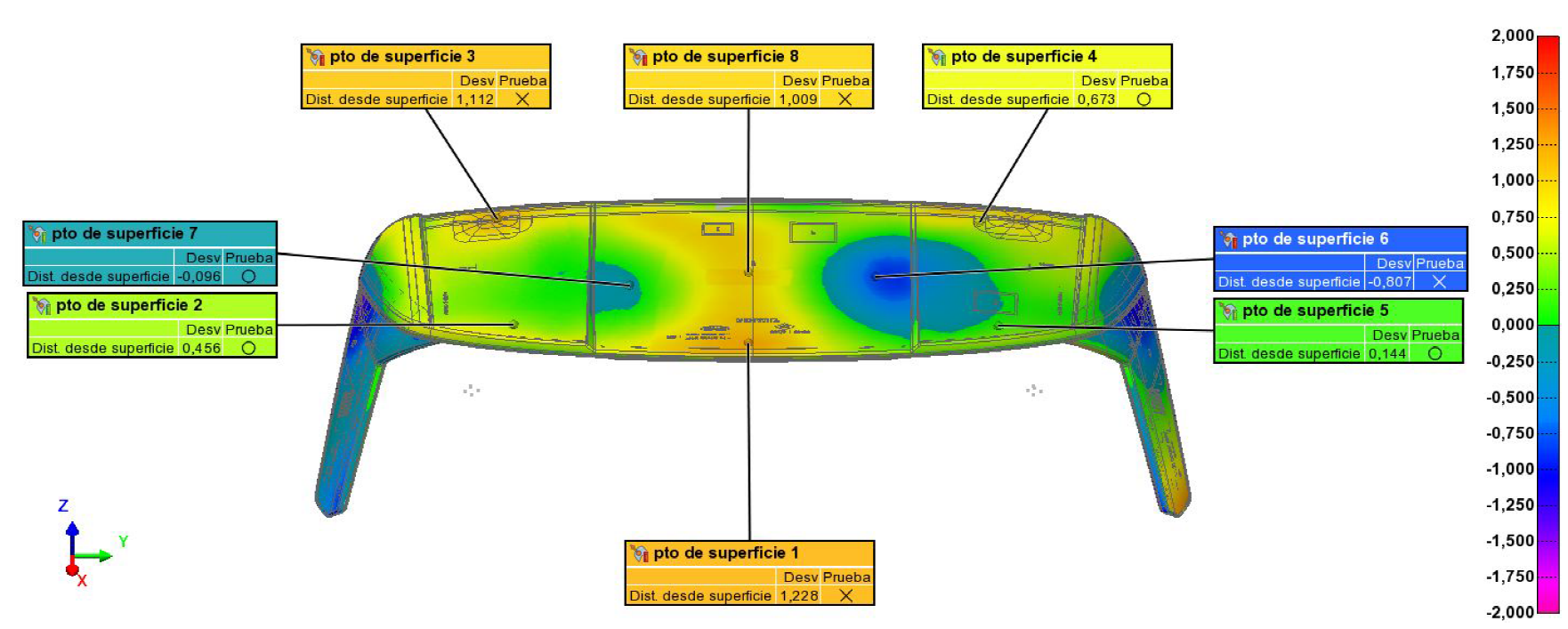

Una medición 3D permite comparar la geometría real con el CAD y visualizar dónde se concentra la desviación.

A partir de ahí puede investigarse si el origen está en la pieza, la herramienta, el utillaje o una fase anterior.

El beneficio para Producción no está solo en resolver esa unidad concreta, sino en evitar que el mismo problema continúe reproduciéndose durante el turno.

¿Escaneo 3D o medición 3D?

El escaneo 3D es una de las tecnologías disponibles para obtener información tridimensional de una pieza, pero no es la única. La elección debe responder al tipo de componente, las tolerancias que deben controlarse y el objetivo de la medición.

Cuando interesa analizar superficies complejas o comparar globalmente una geometría con su referencia CAD, el escaneo puede ser una opción adecuada. Puedes ver con más detalle sus aplicaciones en nuestro artículo sobre escaneo 3D industrial.

Cómo integrar la metrología 3D para mejorar realmente la producción

Antes de elegir equipo o tecnología, conviene definir qué se quiere controlar y qué decisión se tomará con el resultado. Para ello, hay cuatro preguntas que ayudan a acotar la necesidad de medición.

¿Qué característica afecta realmente al proceso?

No todas las cotas tienen el mismo impacto. Es necesario identificar cuáles pueden comprometer montaje, funcionamiento o calidad final y valorar correctamente la relación entre tolerancias e incertidumbre de medida.

¿En qué punto debe medirse?

Cuanto antes pueda detectarse una desviación relevante, menor será normalmente su impacto sobre las siguientes fases.

¿Qué decisión tomaremos con el resultado?

Aceptar una pieza, modificar un utillaje, ajustar un proceso o investigar una desviación requieren información diferente.

¿Necesitamos una medición puntual o analizar una tendencia?

Cuando el objetivo es mejorar la estabilidad productiva, la evolución de los resultados puede ser tan importante como el resultado de una pieza concreta.

Cómo se traduce la metrología 3D en eficiencia productiva

La aportación de la metrología 3D a la eficiencia no está en acelerar directamente la línea, sino en reducir el tiempo y los recursos que se pierden cuando una desviación se detecta demasiado tarde.

En automoción y fabricación ferroviaria, utilizar la medición 3D en puntos estratégicos permite identificar problemas antes del montaje final, localizar su origen y generar datos que ayuden a mantener el proceso bajo control.

Una pieza fuera de tolerancia genera un problema de calidad. Detectar que el proceso empieza a desviarse antes de llegar a ese punto permite actuar sobre la causa y reducir el impacto en producción.

En Servincal podemos ayudarte a definir el método de medición más adecuado para piezas, moldes, matrices, utillajes y conjuntos industriales. Consulta nuestro Área de Medición para estudiar las necesidades de tu proceso.
